Jim Wilden設計的金屬卡箍氣動隔膜泵，其精簡、堅固的設計是一般工業(yè)應用的理想之選。卡箍泵的設計易于維護，安裝簡易，便于修護，只需單個工具即可拆裝。久經時間考驗的數萬臺卡箍泵，每年泵送數十億加侖的流體。

• NPT/BSP螺紋連接，可快速斷開/連接

• 久經時間驗證的穩(wěn)定性能
• 卡箍連接便于更快進行維護
• 低成本
• 安裝簡便
• 易于操作和維護

EOM

尺寸圖

宣傳冊

規(guī)格表

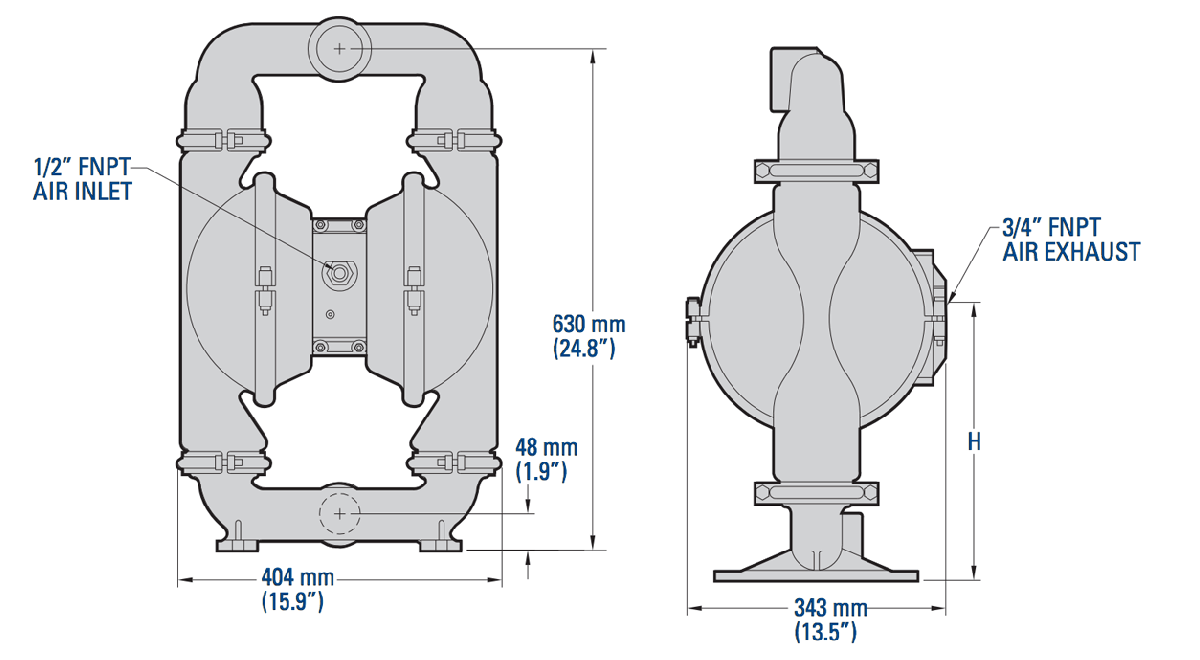

尺寸

注意： 尺寸因材料和連接類型而異。更多相關信息，請參閱P8金屬泵安裝手冊。

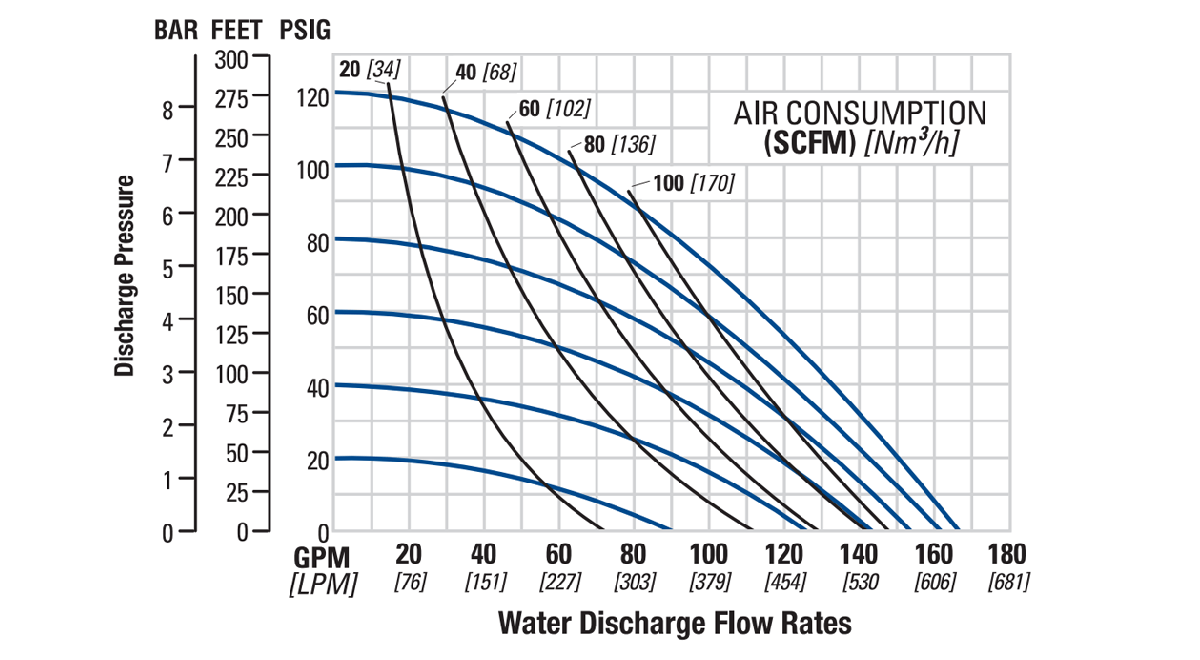

流量曲線– 熱塑性彈性體隔膜

注意： 其他性能曲線可以參閱P8金屬泵安裝手冊。

進氣口

• 1/2" FNPT

進料口

• 51 mm (2")

出料口

• 51 mm (2")

連接類型

• NPT/BSPT(螺紋)

最大流量

• 橡膠– 623 lpm (165 gpm)
• TPE – 630 lpm (166 gpm)
• 全沖程 PTFE – 618 lpm (163 gpm)
• 短沖程 PTFE – 496 lpm (131 gpm)
• Ultra-Flex? – 526 lpm (139 gpm)

最大壓力

• 8.6 bar (125 psi)

最大顆粒尺寸

• 6.4 mm (1/4'')

最大吸升高度

• 橡膠–6.9 m (22.7') 干吸, 8.6 m (28.4') 濕吸
• TPE – 6.7 m (22.1') 干吸, 8.6 m (28.4') 濕吸
• 全沖程 PTFE – 6.7 m (22.1') 干吸, 9.0 m (29.5') 濕吸
• 短沖程 PTFE – 4.6 m (15.0') 干吸, 9.5 m (31.0') 濕吸
• Ultra-Flex? – 4.9 m (16.0') 干吸, 8.8 m (29.0') 濕吸

每沖程排量 ^*

• 橡膠– 2.6 L (0.70 gal)
• TPE – 2.8 L (0.75 gal)
• 全沖程 PTFE – 2.6 L (0.70 gal)
• 短沖程 PTFE – 1.67 L (0.44 gal)
• Ultra-Flex? – 2.12 L (0.56 gal)
^* 1循環(huán) = 2沖程

接液部件材質

非接液部件材質
