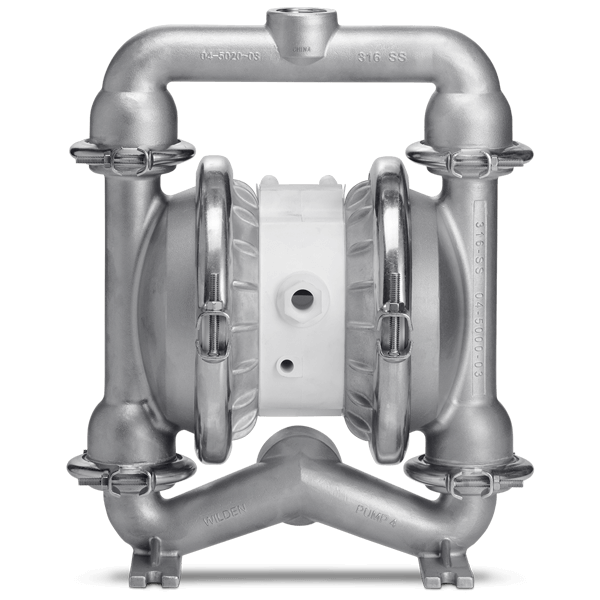

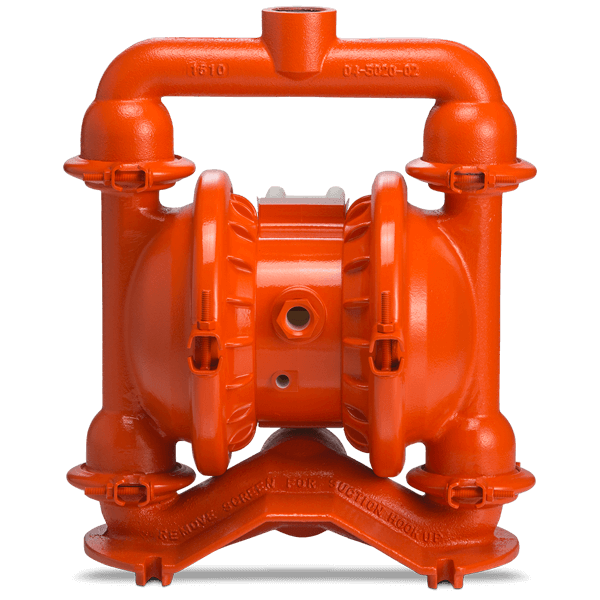

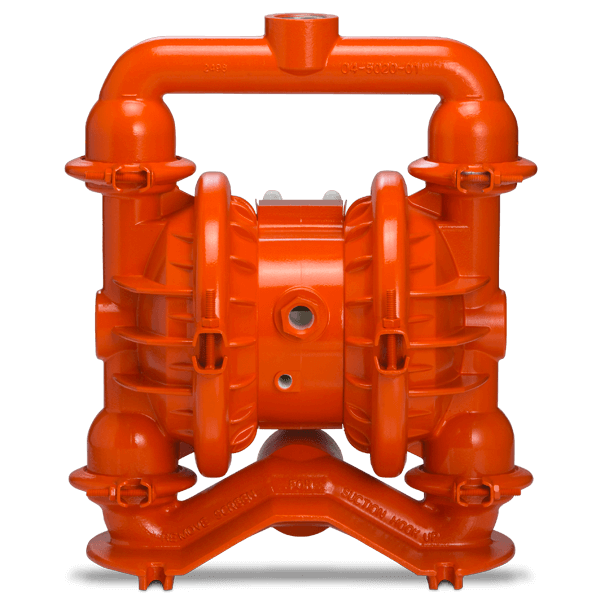

Jim Wilden設計的金屬卡箍氣動隔膜泵，其精簡、堅固的設計是一般工業應用的理想之選?？ü勘玫脑O(shè)計易于維護，安裝簡易，便于修護，只需單個工具即可拆裝。久經時間考驗的數萬臺卡箍泵，每年泵送數十億加侖的流體。

• NPT/BSP螺紋連接，可快速斷開/連接

• 久經時間驗證的穩定性能
• 卡箍連接便于更快進行維護
• 低成本
• 安裝簡便
• 易于操作和維護

EOM

尺寸圖

宣傳冊

規格表

3D模型

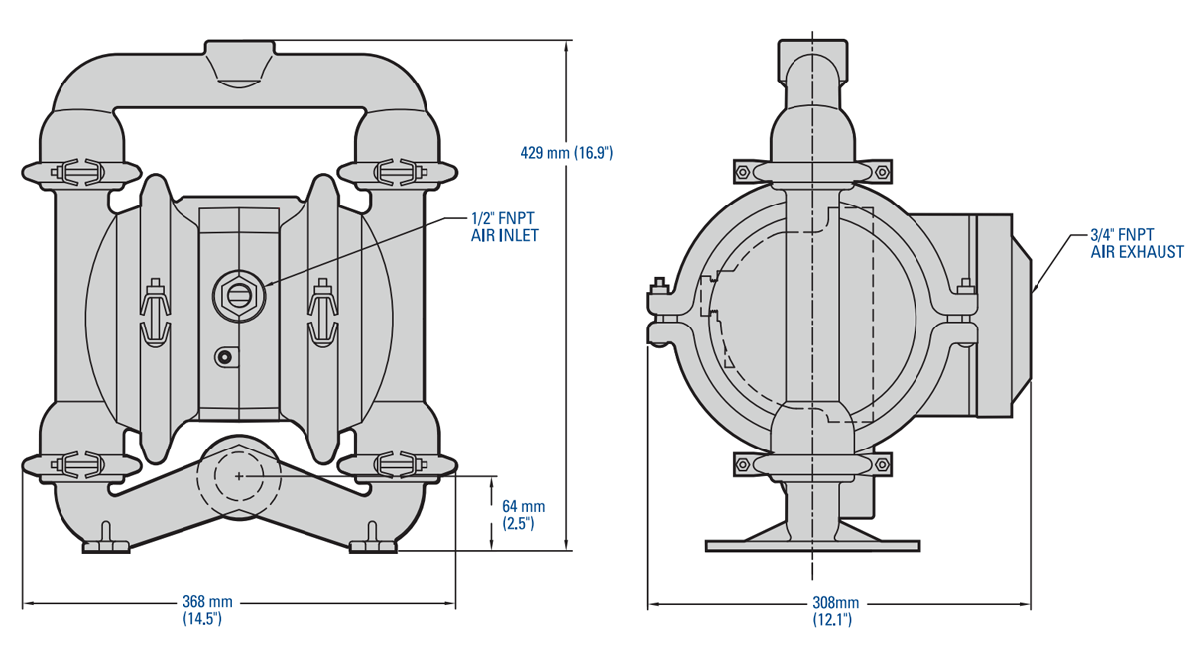

尺寸

注意： 尺寸因材料和連接類型而異。更多相關信息，請參閱P4金屬泵安裝手冊。

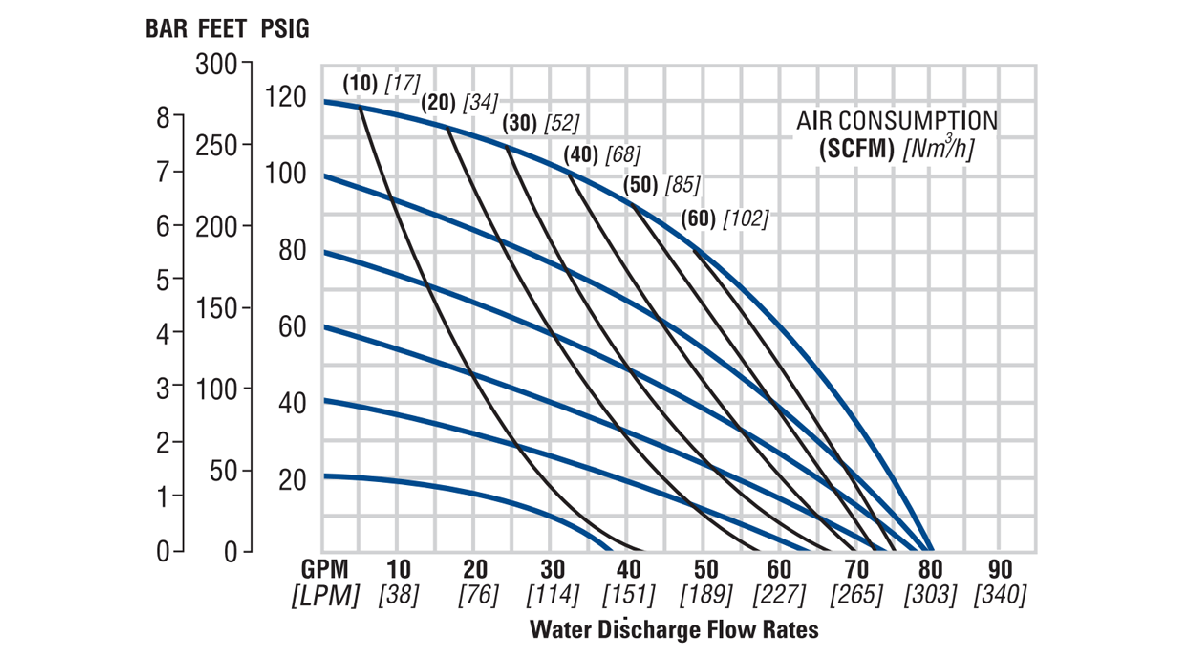

流量曲線– 熱塑性彈性體隔膜

注意： 其他性能曲線可以參閱P4金屬泵安裝手冊。

進氣口

• 1/2" FNPT

進料口

• 38 mm (1-1/2")

出料口

• 32 mm (1-1/4")

連接類型

• NPT/BSPT(螺紋)

最大流量

• 橡膠– 288 lpm (76 gpm)
• TPE – 307 lpm (81 gpm)
• 全沖程 PTFE – 330 lpm (87.2 gpm)
• 短沖程 PTFE – 295 lpm (78 gpm)
• Ultra-Flex? – 269 lpm (71 gpm)

最大壓力

• 8.6 bar (125 psi)

最大顆粒尺寸

• 4.8 mm (3/16'')

最大吸升高度

• 橡膠– 5.8 m (19.0') 干吸, 8.0 (26.0') 濕吸
• TPE – 5.2 m (17.0') 干吸, 8.8 m (29.0') 濕吸
• 全沖程 PTFE – 6.4 m (21.0') 干吸, 9.3 m (30.6') 濕吸
• 短沖程 PTFE – 3.7 m (12') 干吸, 8.5 m (28') 濕吸
• Ultra-Flex? – 5.2 m (17.0') 干吸, 8.5 m (28.0') 濕吸

每沖程排量 ^*

• 橡膠– 0.98 L (0.26 gal)
• TPE – 1.1 L (0.29 gal)
• 全沖程 PTFE – 1.1 L (0.29 gal)
• 短沖程 PTFE – 0.53 L (0.14 gal)
• Ultra-Flex? – .76 L (0.20 gal)
^*1循環 = 2沖程

接液部件材質

非接液部件材質
