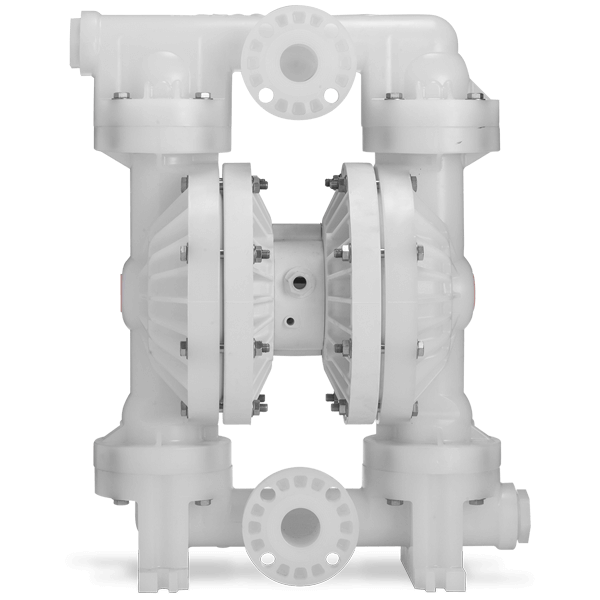

威爾頓螺栓塑料泵在各種應用中表現出了絕佳的性能和卓越的運行。螺栓結構確保了整個產品的密封，優化的介流體通道少了內摩擦，以最大限度地提高產量和效率，隔膜使用壽命更長。

• DIN/ANSI法蘭連接

• 久經時間驗證的穩定性能
• 螺栓結構，可實現出色的密閉
• 大固體顆粒輸送
• 高吸升高度
• 易于操作和維護
• 增加開/關可靠性
• 最長的維修間隔時間（MTBR）

EOM

尺寸圖

宣傳冊

規格表

3D模型

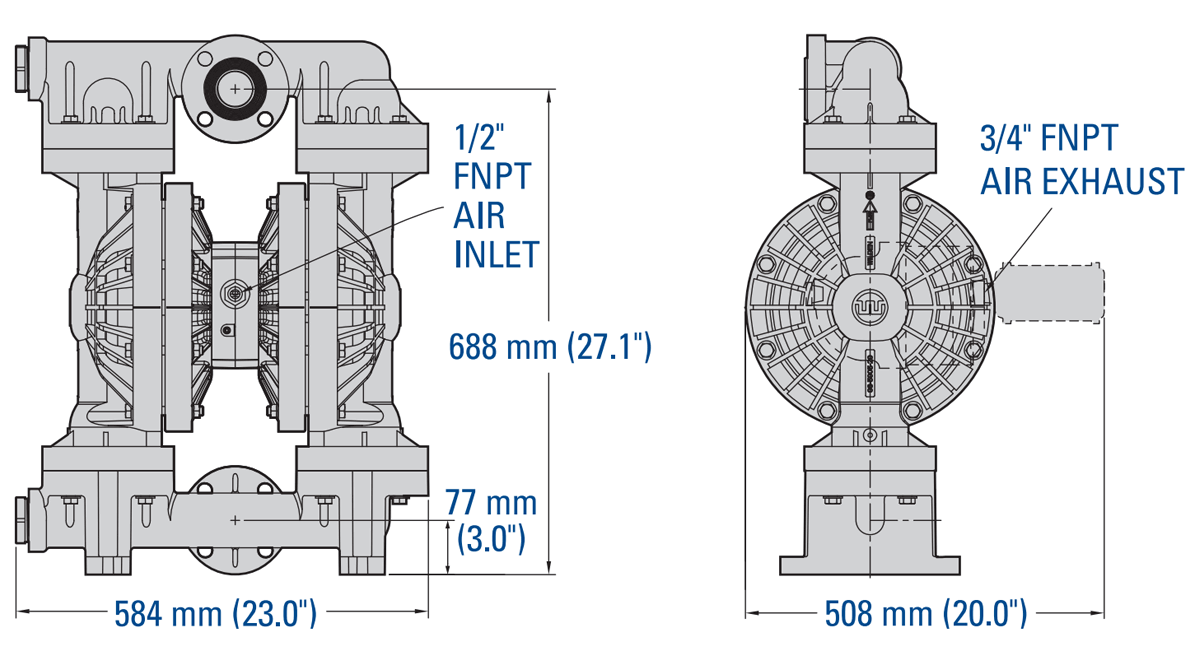

尺寸

注意： 尺寸因材料和連接類型而異。更多相關信息，請參閱P800塑料泵安裝手冊。

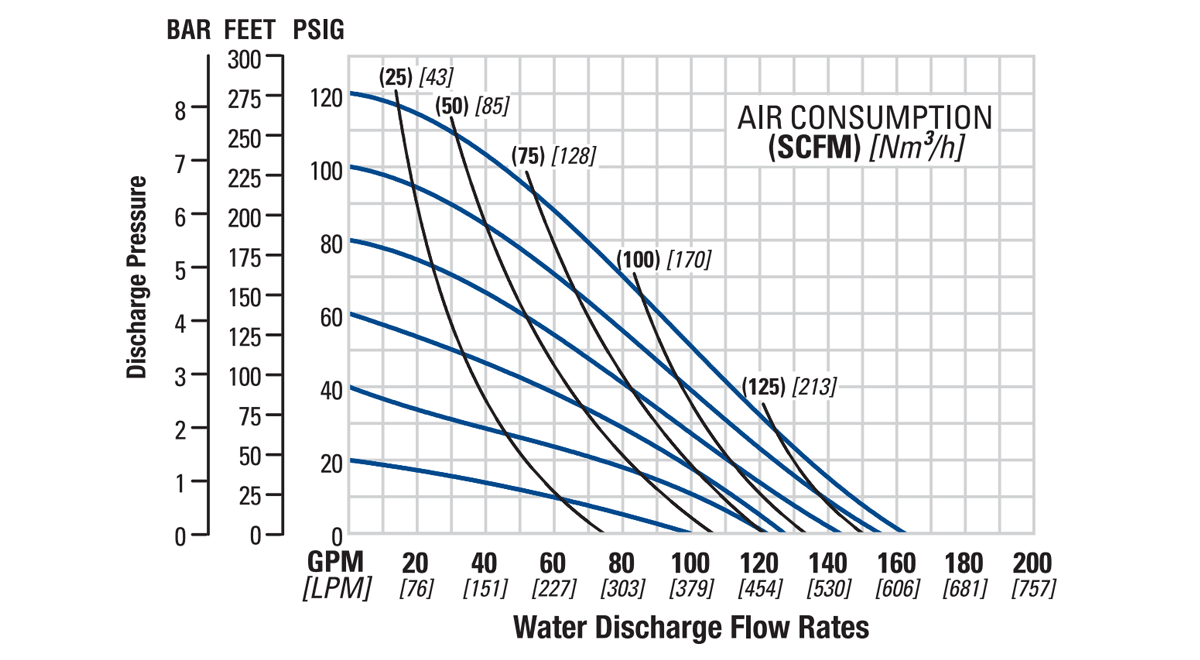

流量曲線– 熱塑性彈性體隔膜

注意： 其他性能曲線可以參閱在P800塑料泵安裝手冊。

進氣口

• 1/2" FNPT

進料口

• 51 mm (2")

出料口

• 51 mm (2")

連接類型

• DIN/ANSI (法蘭)

最大流量

• 橡膠– 624 lpm (165 gpm)
• TPE – 615 lpm (162 gpm)
• 全沖程 PTFE – 615 lpm (162 gpm)
• 短沖程 PTFE – 504 lpm (133 gpm)

最大壓力

• 8.6 bar (125 psi)

最大顆粒尺寸

• 6.4 mm (1/4'')

最大吸升高度

• 橡膠– 6.23 m (20.4') 干吸, 8.66 m (28.4') 濕吸
• TPE – 5.54 m (18.16') 干吸, 8.66 m (28.4') 濕吸
• 全沖程 PTFE – 5.9 m (19.5') 干吸, 9.0 m (29.5') 濕吸
• 短沖程 PTFE – 4.15 m (13.62') 干吸, 8.65 m (28.4') 濕吸

每沖程排量 ^*

• 橡膠– 2.75 L (0.73 gal)
• TPE – 2.78 L (0.74 gal)
• 全沖程 PTFE – 2.5 L (0.67 gal)
• 短沖程 PTFE – 1.73 L (0.457 gal)
^* 1循環 = 2沖程

接液部件材質

非接液部件材質
