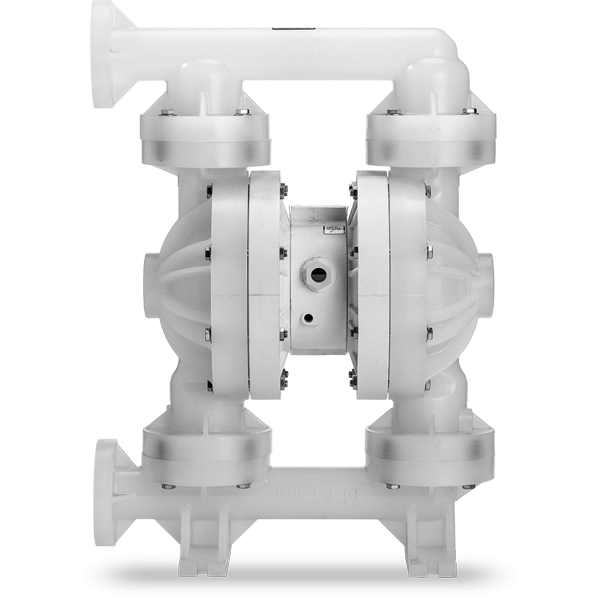

威爾頓螺栓塑料泵在各種應用中表現出了絕佳的性能和卓越的運行。螺栓結構確保了整個產品的密封，優化的介流體通道少了內摩擦，以最大限度地提高產量和效率，隔膜使用壽命更長。

• DIN/ANSI法蘭連接

• 久經時間驗證的穩定性能
• 螺栓結構，可實現出色的密閉
• 大固體顆粒輸送
• 高吸升高度
• 易于操作和維護
• 增加開/關可靠性
• 最長的維修間隔時間（MTBR）

EOM

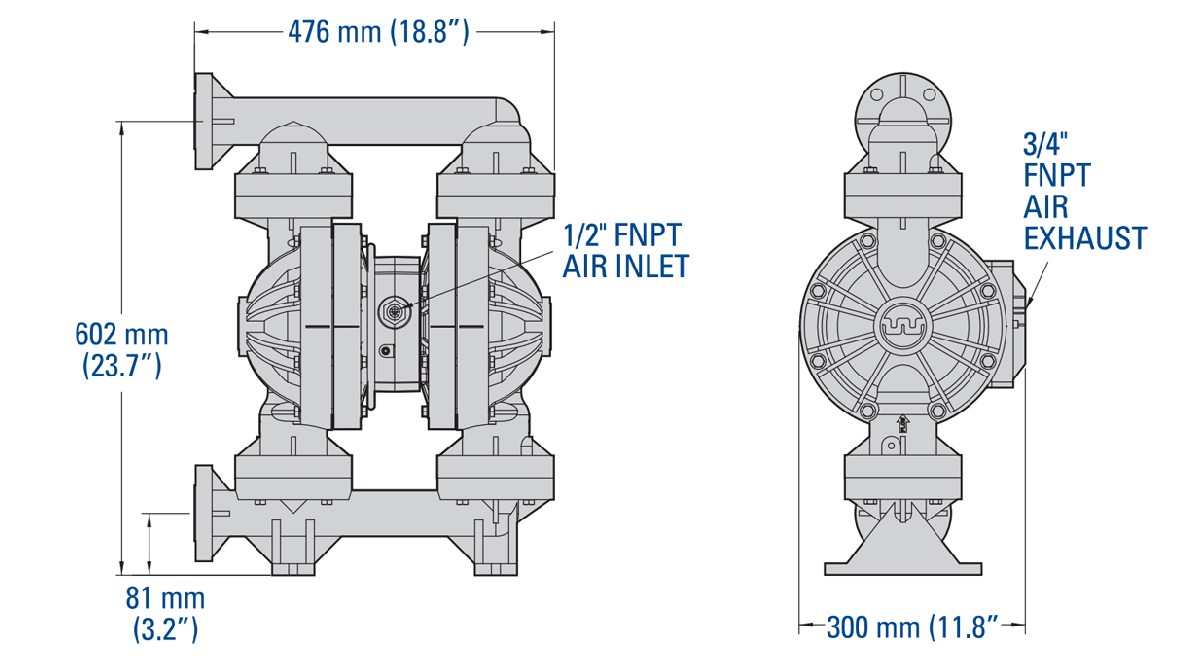

尺寸圖

宣傳冊

規格表

注意： 尺寸因材料和連接類型而異。更多相關信息，請參閱P400塑料泵安裝手冊。

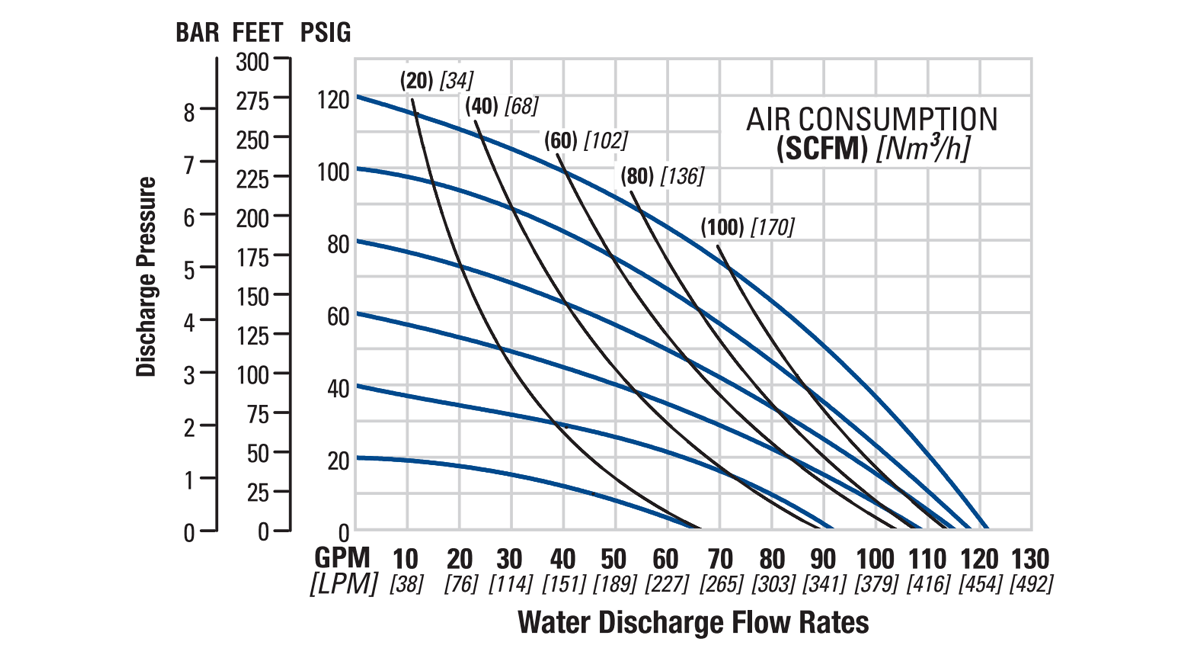

流量曲線– 熱塑性彈性體隔膜

注意： 其他性能曲線可以參閱P400塑料泵安裝手冊。

進氣口

• 1/2" FNPT

進料口

• 38 mm (1-1/2")

出料口

• 38 mm (1-1/2")

連接類型

• DIN/ANSI (法蘭)

最大流量

• 橡膠– 454 lpm (120 gpm)
• TPE – 454 lpm (120 gpm)
• 全沖程PTFE – 424 lpm (111.9 gpm)
• 短沖程 PTFE – 318 lpm (84 gpm)

最大壓力

• 8.6 bar (125 psi)

最大顆粒尺寸

• 6.35 mm (1/4'')

最大吸升高度

• 橡膠– 5.5 m (18.2') 干吸, 9.0 m (29.5') 濕吸
• TPE – 4.8 m (15.9') 干吸, 9.3 m (30.6') 濕吸
• 全沖程 PTFE – 5.7 m (18.7') 干吸, 9.3 m (30.6') 濕吸
• 短沖程 PTFE – 3.3 m (10.8') 干吸, 9.7 m (31.8') 濕吸

每沖程排量 ^*

• 橡膠- 1.25 L (0.33 gal)
• TPE- 1.34 L (0.35 gal)
• 全沖程 PTFE – 1.1 L (0.30 gal)
• 短沖程 PTFE – 0.59 L (0.155 gal)
^* 1循環 = 2沖程

接液部件材質

非接液部件材質
