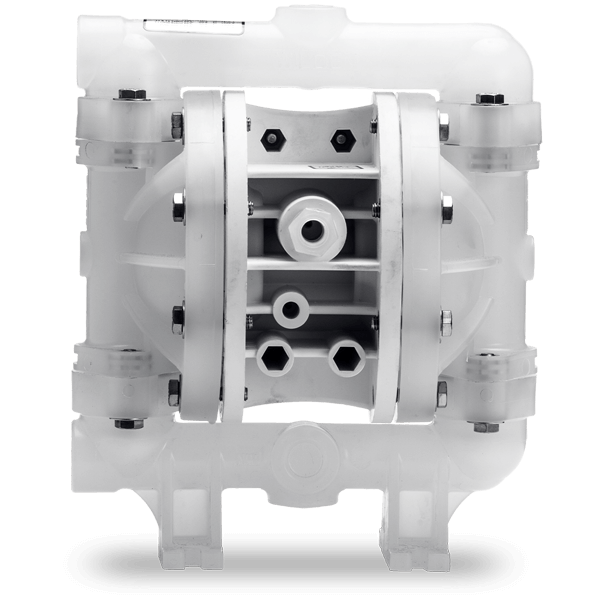

威爾頓螺栓塑料泵在各種應用中表現出了絕佳的性能和卓越的運行。螺栓結構確保了整個產品的密封，優化的介流體通道少了內摩擦，以最大限度地提高產量和效率，隔膜使用壽命更長。

• NPT/ BSPT螺紋連接

• 久經時間驗證的穩定性能
• 螺栓結構，可實現出色的密閉
• 大固體顆粒輸送
• 高吸升高度
• 易于操作和維護
• 增加開/關可靠性
• 最長的維修間隔時間（MTBR）

EOM

尺寸圖

宣傳冊

規格表

3D模型

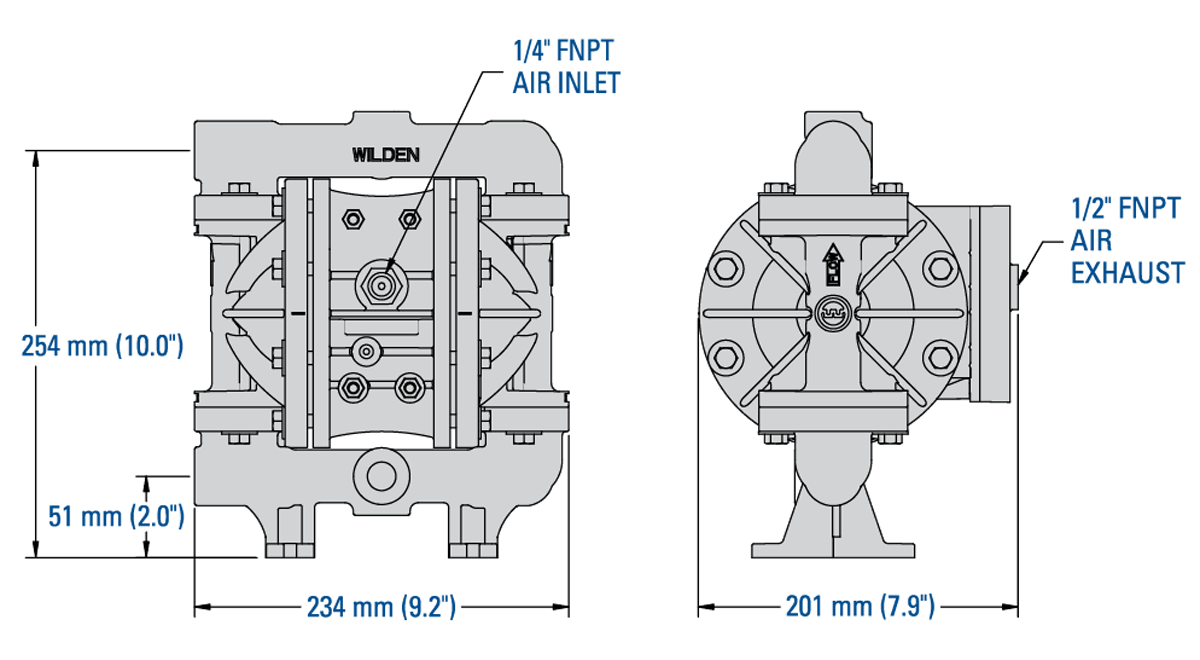

尺寸

注意： 尺寸因材料和連接類型而異。更多相關信息，請參閱P100塑料泵安裝手冊。

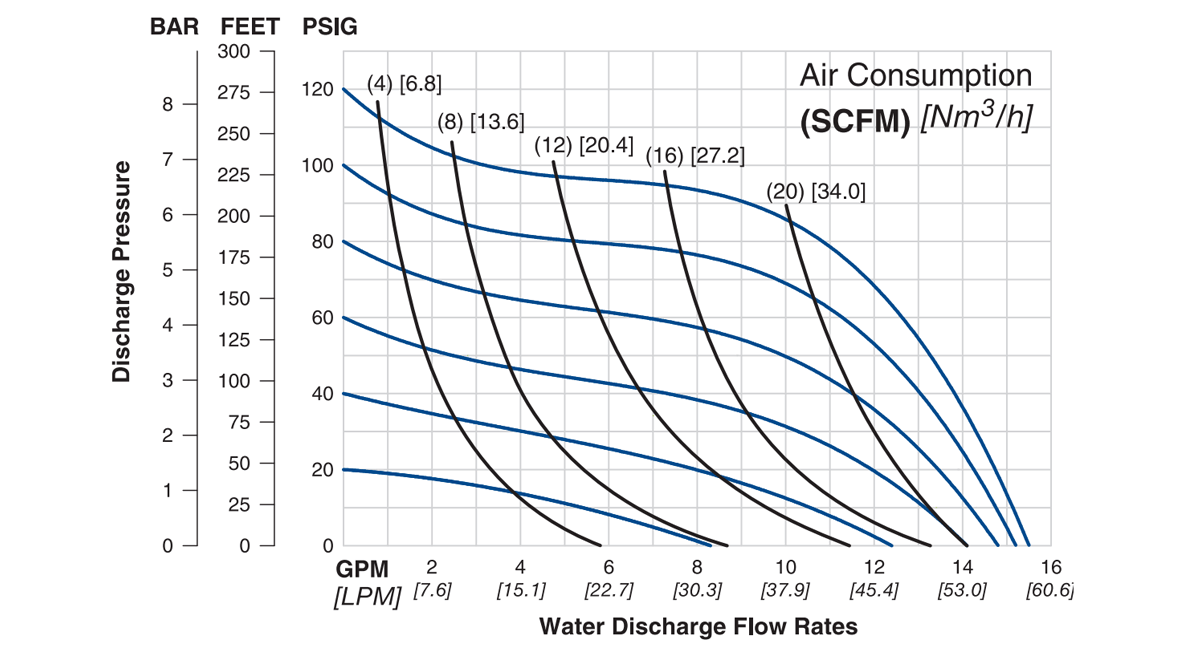

流量曲線– 熱塑性彈性體隔膜

注意： 其他性能曲線可參閱P100塑料泵安裝手冊。

進氣口

• 1/4" FNPT

進料口

• 13 mm (1/2")

出料口

• 13 mm (1/2")

連接類型

• NPT/BSPT (螺紋)

最大流量

• 橡膠– 56 lpm (14.8 gpm)
• TPE – 58.7 lpm (15.5 gpm)
• PTFE – 57 lpm (15 gpm)

最大壓力

• 8.6 bar (125 psi)

最大顆粒尺寸

• 1.6 mm (1/16")

最大吸升高度

• 橡膠– 5.2 m (17.0') 干吸, 8.7 m (28.4') 濕吸
• TPE – 5.2 m (17.0') 干吸, 5.5 m (18.0') 濕吸
• PTFE – 4.5 m (14.7') 干吸, 9.3 (30.6') 濕吸

每沖程排量 ^*

• 橡膠 – 0.10 L (0.027 gal)
• TPE – 0.11 L (0.029 gal)
• PTFE – 0.10 L (0.027 gal)
^* 1循環 = 2沖程

接液部件材質

非接液部件材質
