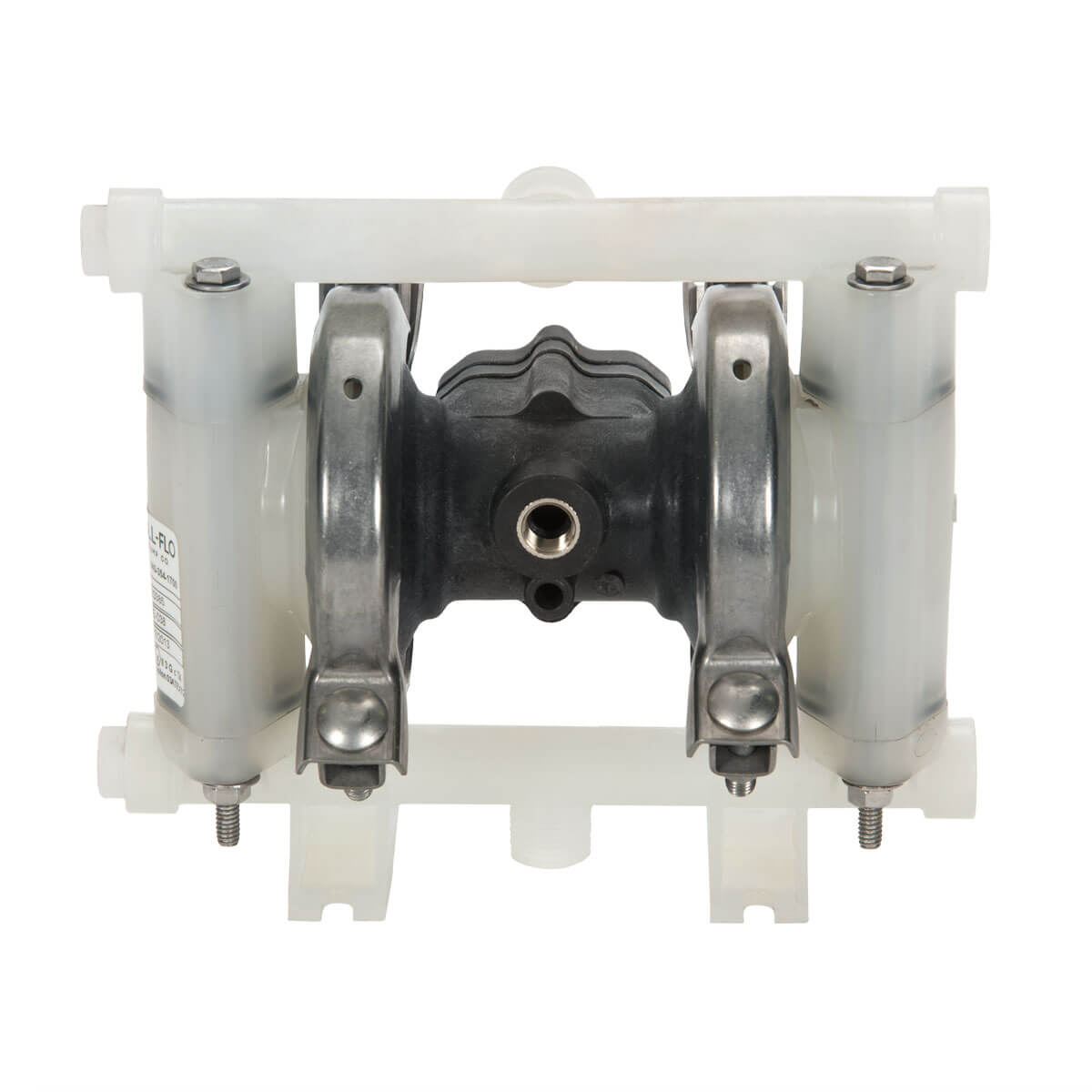

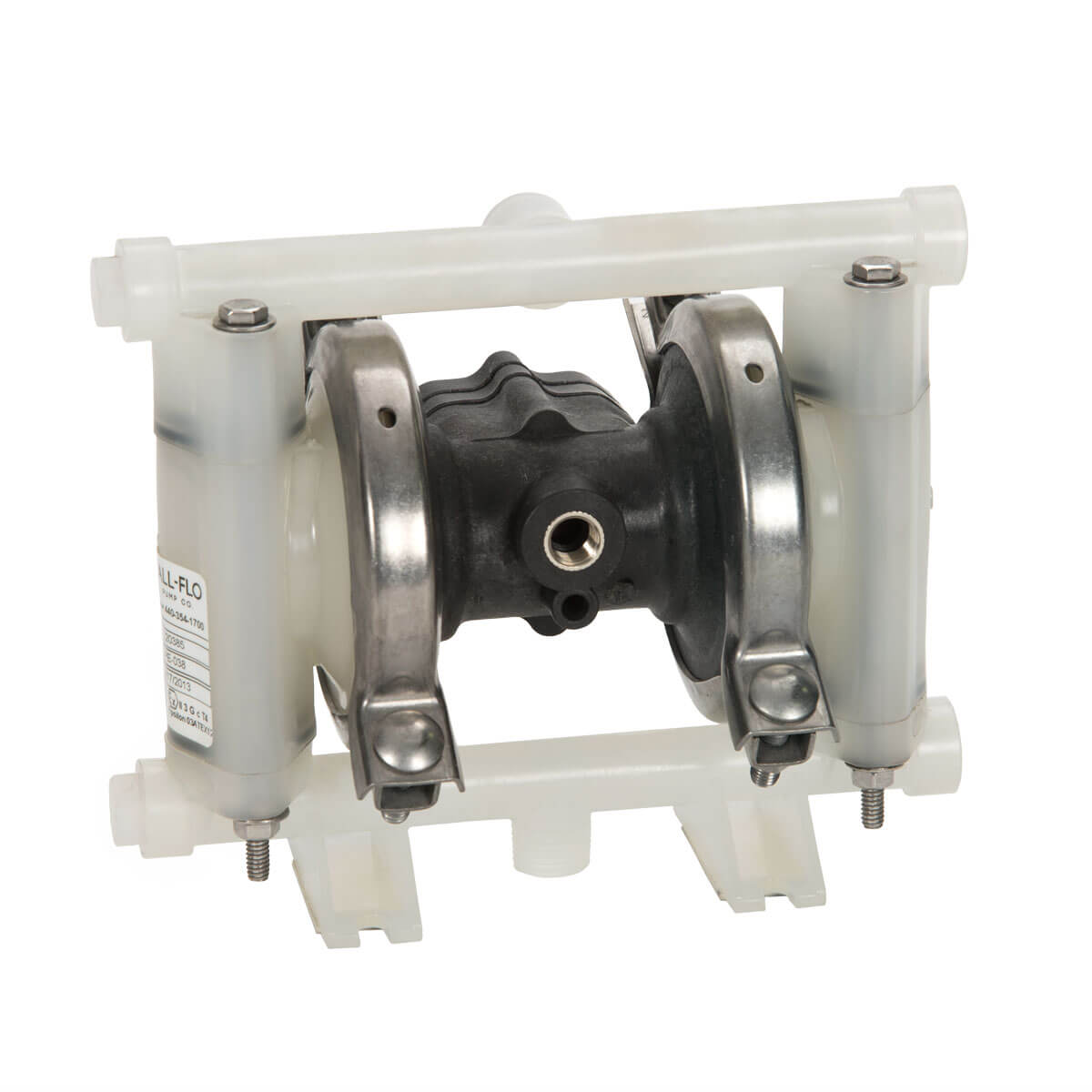

C038-SQP-GGPN-S70-塑料-標準 C038-SQP-GGPN-S70-PLASTIC-STANDARD-ANGLED

3/8"塑料泵C038

進氣口
  • 1/4" FNPT
進液口
  • 3/8"
排液口
  • 3/8"
連接類型
  • FNPT/FBSPT （螺紋）
最大吸升高度
  • 10 ft-H2O (3.0 m-H2O) 干吸
  • 26 ft-H2O (7.9 m-H2O) 濕吸
最大流量
  • 9 gpm (34.0 lpm)
最大壓力
  • 120 psi (8.2 bar)
最大固體直徑
  • 1/16" (1.6 mm)
每沖程位移
  • 0.01 gal (0.04 L)
logo_choice
  • CE Icon
  • ATEX Icon

規格

物理特性
進液口尺寸： 3/8英寸
液管接頭類型： FNPT (FBSPT)
標準吸液口： 右側
標準排液口： 右側
進氣口連接尺寸： 1/4英寸 FNPT
排氣口連接尺寸： 3/8英寸 FNPT
聚丙烯 PVDF 尼龍
最大高度： 7.2英寸 (182.6 mm) 7.2英寸 (182.6 mm) 7.2英寸 (182.6 mm)
最大寬度： 8.6英寸 (217.2 mm) 8.6英寸 (217.2 mm) 8.6英寸 (217.2 mm)
最大深度： 4.8英寸 (122.4 mm) 4.8英寸 (122.4 mm) 4.8英寸 (122.4 mm)
重量： 3.8 lbs (1.7 kg) 5 lbs (2.3 kg) 3.8 lbs (1.7 kg)
結構
濕吸端： 導電尼龍、聚丙烯、聚偏二氟乙烯
空氣端： 玻璃纖維填充聚丙烯
隔膜： Geolast?, PTFE, Santoprene?
閥球： Geolast?, PTFE, Santoprene?, FKM
閥座： 聚丙烯、聚偏二氟乙烯
O型圈： Buna-N, EPDM, PTFE, FKM
五金件： PTFE涂層不銹鋼、不銹鋼
消音器： 金屬，塑料

性能

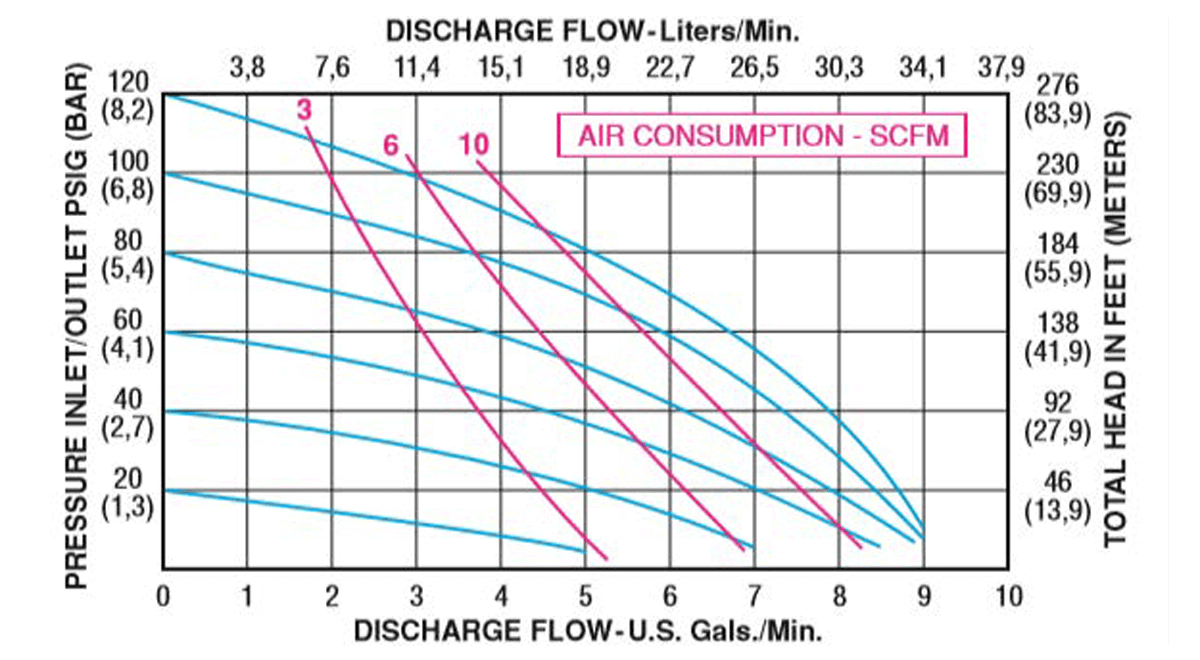

性能曲線

C038-Performance-Curve

注意： 其他性能曲線可在下載部分找到。

性能
最大流量： 9 gpm (34.0 lpm)
最大空氣壓力： 120 psi (8.2 bar)
最大靜力吸升高度： 23 ft-H2O (7.0 m-H2O)
最大吸升高度（干吸）： 10 ft-H2O (3.0 m-H2O)
最大吸升高度（濕吸）： 26 ft-H2O (7.9 m-H2O)
最大固體： 1/16英寸 (1.6 mm)
平均每沖程位移： (0.01 gal / 0.05 L)
聲級： 86 dBA，帶消音器
聚丙烯
C038-SQP-GGPN-S70 NPT（BSP）、Geolast? 隔膜、Geolast?閥球、聚丙烯閥座、Buna-N O型圈、不銹鋼五金件
C038-SQP-SSPE-S70 NPT（BSP）、Santoprene? 隔膜、Santoprene?閥球、聚丙烯閥座、EPDM O型圈、不銹鋼五金件
C038-SQP-TTPT-S70 NPT（BSP）、PTFE隔膜、PTFE閥球、聚丙烯閥座、PTFE O型圈、不銹鋼五金件
PVDF
C038-SQK-SSKE-S70 NPT（BSP）、Santoprene? 隔膜、Santoprene?閥球、PVDF閥座、EPDM O型圈、不銹鋼五金件
C038-SQK-TTKV-S70 NPT（BSP）、PTFE隔膜、PTFE閥球、PVDF閥座、PTFE O型圈、不銹鋼五金件
導電尼龍
C038-SQY-TT3T-SF0 NPT（BSP）、PTFE隔膜、PTFE閥球、不銹鋼閥座、PTFE O型圈、不銹鋼五金件

下載

宣傳冊

IOM

尺寸：3/8" | 代碼：ALF-11020-E-01

性能曲線

尺寸：3/8英寸

規格表

尺寸圖

尺寸：3/8英寸

3D模型

尺寸：3/8英寸

分解圖

尺寸：3/8英寸
